8口USB 3.0独立带宽Type-C 界面采集卡

   USB 3.0 (又名USB 3.1 Gen 1) 能够实现高质量视讯、低功耗和低成本，所以目前在3D扫描及机器视觉的应用越来越普及，其应用种类也越来越多，加上图像传感器分辨率和帧速率的提高，市场对高速全带宽的USB3.0数据采集卡需求持续的增加中，就USB采集卡的应用种类可以概分为以下三类，第一类应用是采集卡需要接非常多的USB接口相机，USB接口相机不需要全带宽，所以需要多个USB接口接口每个接口不需要全带宽速度的采集卡；第二类应用是采集卡需要接非常多的USB接口相机，USB接口相机需要全带宽，所以需要多个USB接口接口但每个接口必需要全带宽速度的采集卡；第三类应用是采集卡要能固定线材避免线材因为机器摆动而脱落，所以需要USB接口接口含锁固机制的采集卡。
   针对这几种不同的需求，除了IOI映奥先前已推出过4口独立带宽的U3X4-PCIE4XE101 / U3X4-PCIE4XE111采集卡外，市面上最多有到8口4个独立带宽的USB 3.0采集卡产品，但其产品因挡片尺寸限制无法含有锁固机制，容易因为机器摆动而造成线材脱落。

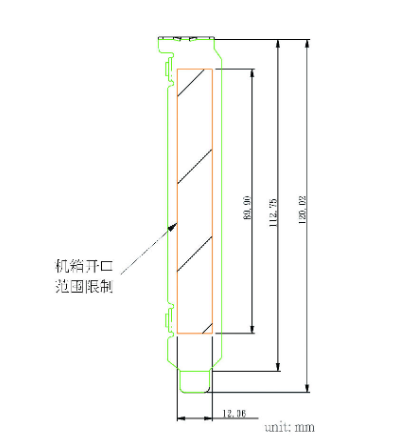

   采集卡上的传输连接器开口对应于PCI挡片上，而目前PCI挡片受限于计算机机壳开口的尺寸规范，使得能够布置在采集卡上的传输连接器数量受到限制，PCI标准挡片，其可布置的范围的寛度与高度各仅有12.06mm及89.9mm而已。因此，如何能在PCI挡片有限的尺寸规范内布置多个传输连接器，成为采集卡设计的重要课题。

   映奥对于这样的课题不断的努力，致力于提供客户更好的解决方案，加上连接器的尺寸也越来越小，传输速度越来越快，IOI映奥使用了当前最新的USB Type-C 接口，并利用迭置子板方式改良出更好的8口USB 3.0独立全带宽Type-C 接口采集卡，不但能提供8个USB 5Gbps独立全带宽接口，又能提供线材锁固的机制，满足广大客户的需求。

   此产品结构设计也获得实用新型专利CN 204178286U。本实用新型透过USB采集卡主板体以及迭置子板体的方式，使得挡片在有限的空间中，可布置最多的板端连接器，这样的设计能满足目前机器视觉及自动化市场中的应用，例如需要使用到多个USB视觉相机及装置的3D扫描、安全监控、生产检测、大量拷贝以及生产制造等，这样的设计可以解决采集卡USB 接口接口不足、带宽不够的问题。

产品优势：
 多接口的USB采集卡
 使用主板迭置子板的设计，能提供8个USB Type-C接口接口
 全带宽的USB采集卡
 有8个独立USB 3.0芯片，能同时提供8台高速USB3 相机5Gbps全带宽
 PCI Express x8 Gen 2能提供每个USB接口达 5Gbps带宽
 可锁固线材的USB采集卡
 Type-C 接口附线材锁固螺丝孔，能固定线材避免线材因为机器摆动而脱落

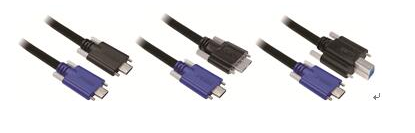

   目前市场上常见的Type-C传输电缆多为短线(0.5~1M) ，为了因应机器视觉市场长线(3~5m)需求，所以我们也推出一系列USB 3.0 Type-C长距离带螺丝锁固的传输电缆供客户选择。
